Güclü Polad Çərçivə Sistemi: Hündürmərtəbəli binalar niyə möhkəm dayanır?

Müasir torpaq resurslarının qıtlığı və əhalinin artımından irəli gələn təzyiqlər nəticəsində şaquli tikinti müasir memarlıqda qaçılmaz tendensiyaya çevrilmişdir. Müasir göydələnlər səmaya qalxır və ucadır. Troposferdə güclü külək təzyiqinə qarşı onları nisbətən sabit saxlayan və zəlzələlərə təhlükəsiz şəkildə tab gətirməyə imkan verən nədir? Bu suala cavab vermək üçün gəlin cərgəyə daha yaxından nəzər salaqpolad çərçivə sistemi.

Ənənəvi təmiz çərçivə strukturları çevik döşəmə planlarına və yüksək yerdən istifadəyə malikdir. Bununla belə, binanın hündürlüyü müəyyən bir həddi aşdıqdan sonra, onların qeyri-kafi yanal struktur sərtliyinin çatışmazlığı ortaya çıxacaq. Bu problemi həll etmək üçün iki əsas həll yolu var: şüaların və sütunların kəsişmələrinin genişləndirilməsi və ya dayaq sistemlərinin quraşdırılması. Birincisi polad istehlakının kəskin artmasına gətirib çıxaracaq, ikincisi isə yüksək qiymət səmərəliliyi ilə öyünür. Buna görə də, bərkidilmiş polad çərçivə sistemləri hündürmərtəbəli binalar üçün optimal seçimdir.

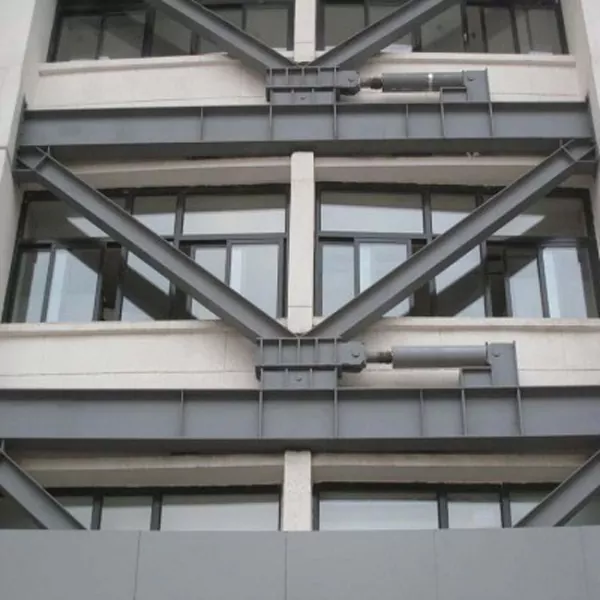

Möhürlənmiş polad çərçivə sisteminin əsas məntiqi, birgə yükdaşıma mexanizmi yaratmaq üçün bərkidici elementlərin rasional tənzimlənməsindədir: polad çərçivə şaquli yükləri daşıyır, mötərizələr isə üfüqi qüvvələrə müqavimət göstərir. Xiamendəki bir ofis binası polad çərçivə-konsentrik dayaq struktur sistemini qəbul edir. Binanın təməlində polad konstruksiyaların çeviklik üstünlüklərindən tam şəkildə istifadə edən və konstruksiyanın seysmik göstəricilərini xeyli yaxşılaşdıran yükdaşıyan bükülməyə qarşı qoruyucu dayaqlar (BRB) quraşdırılmışdır.

Kəmərin üç əsas əsas növü varpolad çərçivə sistemləri. Konsentrik bərkidilmiş çərçivə (CBF) ən klassik dayaq konfiqurasiyasıdır, onun əsas xüsusiyyəti dayaq elementlərinin mərkəz oxlarının tir-sütun birləşmələrinin mərkəzində kəsişməsidir. O, yüksək sərtliyə malikdir və üfüqi yerdəyişməni effektiv şəkildə idarə edə bilir. Eksantrik Braced Frame (EBF) ilə CBF fərqi onun konsentrik mötərizələrin yüksək sərtliyini və təmiz çərçivələrin çeviklik üstünlüklərini birləşdirməyə imkan verən dayaq oxlarının ofsetindədir. Enerji yayan mötərizələr ideal yanal gücə davamlı sistem yaratmaq üçün enerji dağıdıcı və söndürmə cihazlarına əsaslanır.

Praktik mühəndislikdə Buckling-Trained Brace (BRB) üstünlük təşkil edən həll yolu və konsentrik bərkidilmiş çərçivələrin təkmilləşdirilmiş variantıdır. Bu sıxılma və əyilmə altında ənənəvi konsentrik mötərizələrin bükülmə nasazlığını aradan qaldırır. Əsas polad lövhədən, xarici məhdudlaşdırıcı borudan və yapışdırılmamış doldurucu materialdan ibarət olan BRB-lər yük altında bükülmədən enerji sərf edərək, bərabər dartılma və sıxılma daşıma qabiliyyətinə, eləcə də dolğun histeretik performansa nail olur.

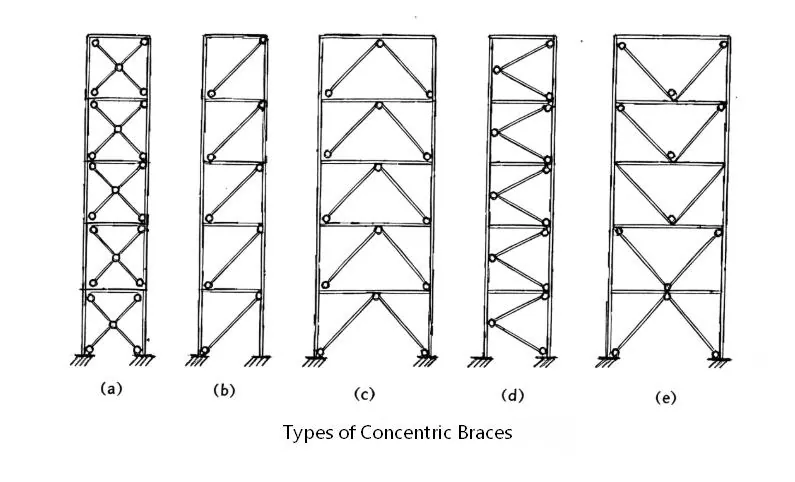

Bundan əlavə, CBF əsasən Diaqonal Bracing, Chevron Bracing (Ters V-Bracing), V-Bracing, X-Bracing (Cross Bracing) və K-Bracing daxildir. EBF əsasən D tipli (qapı tipli), K tipli, V tipli və Y tipli dayaqlardan ibarətdir.

Braced xüsusi formasıpolad çərçivə sistemləribinanın seysmik tələblərinə və hündürlüyünə əsasən seçilməlidir. Ümumiyyətlə, ənənəvi konsentrik mötərizələr aşağı qiymətə və yüksək sərtliyə malikdir, eksantrik mötərizələr əlverişli çeviklik və güclü enerji itkisi qabiliyyətini təklif edir və bükülməyə qarşı qorunan braketlər üstün seysmik performans təmin edir. Güclü polad karkas sistemləri hündürmərtəbəli və super hündürmərtəbəli binaların güclü küləklərə və zəlzələlərə müqavimət göstərməsinə imkan verir, həmçinin şaquli şəhər inkişafı üçün etibarlı struktur həllər təqdim edir. 21 illik geniş təcrübə ilə EHSS polad konstruksiya komponentlərinin istehsalı və quraşdırılması üzrə ixtisaslaşmış peşəkar istehsalçıdır. Polad konstruksiyalar haqqında daha peşəkar texniki məlumat üçün EHSS-i izləyin.
