Polad Konstruksiya Fabriki Binalarının Dizaynı və Tikintisi üçün Doqquz Əsas Nöqtə

Polad konstruksiya zavod binalarıtikinti mühəndisliyində geniş şəkildə tanınıblar, çünki onlar tez tikilir, öz çəkisi yüngüldür, yaxşı seysmik göstəricilərə malikdir və ekoloji cəhətdən təmizdir. Sənaye binalarının layihələndirilməsində onlar tədricən daha ağır dəmir-beton konstruksiyanı əvəz ediblər.

Çində uzun müddətdir ki, polad konstruksiyalardan istifadə edilmir və onların təfərrüatlı dizaynı və tikinti texnikası hələ də inkişaf etdirilir. Polad konstruksiyalı sənaye binaları bir çox üstünlüklərə malik olsa da, material kimi poladın da çatışmazlıqları var - məsələn, zəif yanğına davamlılıq və korroziyaya meyl. Bu amillər həm dizayn, həm də tikinti mərhələsində nəzərə alınmalıdır.

I. Polad Konstruksiya Zavodunun Binalarının Əsas Üstünlükləri

Xülasədə qeyd edildiyi kimi, əsas üstünlükləripolad konstruksiya sənaye binalarıaşağıdakılardır. Birincisi, tikinti sürəti baxımından: polad komponentləri zavodda kütləvi istehsal edilə bilər; tikinti sadədir və quraşdırma tezdir, bu da tikinti müddətini xeyli qısaldır. İkincisi, öz çəkisi baxımından: binanın struktur çəkisi təxminən 30% azaldıla bilər; bu, xüsusilə aşağı bünövrə daşıma qabiliyyəti və ya yüksək seysmik möhkəmləndirmə intensivliyi olan ərazilərdə qənaətcildir, burada ümumi iqtisadiyyat dəmir-beton konstruksiya sistemlərindən daha yaxşıdır. Nəhayət, ətraf mühitin mühafizəsi baxımından: polad konstruksiyalar ekoloji cəhətdən təmiz yaşıl bina sistemləri ailəsinə aiddir; polad özü yüksək təkrar emal dəyərinə malik yüksək möhkəmlikli, yüksək səmərəli materialdır və tikinti zamanı qəlib tələb etmir.

II. Rəsm dizaynının əhəmiyyəti

Rəsmlər hər hansı bir layihədə tikintinin əsasını təşkil edir. Polad konstruksiyalı sənaye binasının layihələndirilməsi mərhələsində tikinti bölməsinin peşəkar texniki işçiləri birgə çertyoj baxışını həyata keçirmək, çertyojları “səhvlər, çatışmazlıqlar, toqquşmalar və çatışmazlıqlar” üçün yoxlamaq üçün təşkil edilməlidir ki, tikinti başlamazdan əvvəl problemlər həll edilsin və rəsm məsələlərinin keyfiyyətə və qrafikə təsiri minimuma ensin. Polad konstruksiya layihəsi üçün istehsal mərhələsi və quraşdırma mərhələsi üçün ayrıca tikinti təşkilatının layihələri hazırlanmalıdır; İstehsal prosesi sənədi istehsal mərhələsindəki hər bir proses və yarımbəndin keyfiyyət standartlarını və texniki tələblərini, habelə məhsulun keyfiyyətini təmin etmək üçün qəbul edilmiş xüsusi tədbirləri əhatə etməlidir.

III. Dayaq Sistemi üçün Dizayn Prinsipləri

Binanın məkan davranışını təmin etmək, onun ümumi sərtliyini yaxşılaşdırmaq, uzununa üfüqi qüvvələrə müqavimət göstərmək və ötürmək, elementlərin həddindən artıq deformasiyasının qarşısını almaq, sıxılma elementlərinin bükülməsinin qarşısını almaq və strukturun ümumi dayanıqlığını təmin etmək üçün binanın konstruksiya formasına, kranın sxeminə, kranın quruluşuna, hər bir emalatxananın uzunluğuna və vibrasiyasının uzunluğuna, vibrasiyaya və emalatxananın hündürlüyünə uyğun olaraq etibarlı dayaq sistemi təşkil edilməlidir. zona. Hər bir temperatur zonası damın yanal üfüqi bərkidilməsi ilə koordinasiyalı şəkildə qurulmuş dayanıqlı sütunlararası bərkitmə sistemi ilə təmin edilməlidir. Aşağı sütunun bərkidilməsinin mövqeyi uzununa deformasiyanın istiqamətini təyin edən və istilik gərginliyinin miqdarına təsir edən əsas amildir; alt sütunun bərkidilməsi temperatur zonasının ortasına mümkün qədər yaxın yerləşdirilməlidir ki, kran şüaları kimi uzununa elementlər temperatur dəyişdikcə hər iki uc tərəfə sərbəst şəkildə genişlənə və büzülə bilsin. Temperatur zonası qısa olduqda, ümumiyyətlə ortada alt sütunun tək bir dəsti yerləşdirilir. Bununla belə, temperatur zonası 150 m-dən uzun olduqda, uzununa sərtliyi təmin etmək üçün zona daxilində iki dəst aşağı sütunlu mötərizə quraşdırılmalıdır; onlar temperatur zonasının mümkün qədər orta üçdə biri daxilində yerləşdirilməlidir və həddindən artıq istilik gərginliyinin qarşısını almaq üçün iki dəst arasında mərkəzdən mərkəzə qədər məsafə 72 m-dən çox olmamalıdır.

IV. Seysmik Dizayn üçün Əsas Nöqtələr

Polad konstruksiyalı sənaye binasının seysmik layihələndirilməsini həyata keçirərkən aşağıdakı məqamlara diqqət yetirilməlidir. Birincisi, ümumi tərtibat baxımından strukturun kütləsi və sərtliyi bərabər paylanmalıdır ki, bina vahid şəkildə yüklənsin və əlaqələndirilmiş şəkildə deformasiyaya uğrasın; qeyri-bərabər sərtliyə yol verilməməlidir, çünki bu, seysmik göstəricilərə əlverişsiz təsir göstərir. Transvers struktur üçün, poladın yükdaşıma qabiliyyətindən tam istifadə etmək və eninə deformasiyanı azaltmaq üçün, sərt çərçivə və ya damın trussunun sütunlara möhkəm bağlandığı bir çərçivə qəbul edilməlidir. İkincisi, polad konstruksiyalı binalar adətən üzvlərin gücü yetərli olmadığı üçün deyil, üzvlərin bükülməsi səbəbindən uğursuz olur; buna görə də binanın ümumi dayanıqlığını təmin edən yaxşı qurulmuş dayaq sistemi xüsusilə vacibdir. Nəhayət, zəlzələ təsiri altında aşağı dövrəli yorğunluq baş verir və onun binaya təsiri layihələndirilərkən nəzərə alınmalıdır. Konstruktiv birləşmələrin dizaynı, struktur elementlərin tam kəsişməsindən əvvəl birləşmələrin qırılmalarının baş verməməsini təmin etməlidir; üzvlərin plastik mərhələyə daxil olmasına icazə verilməlidir ki, onlar seysmik enerjini tam udsunlar və seysmik imkanlarını inkişaf etdirsinlər.

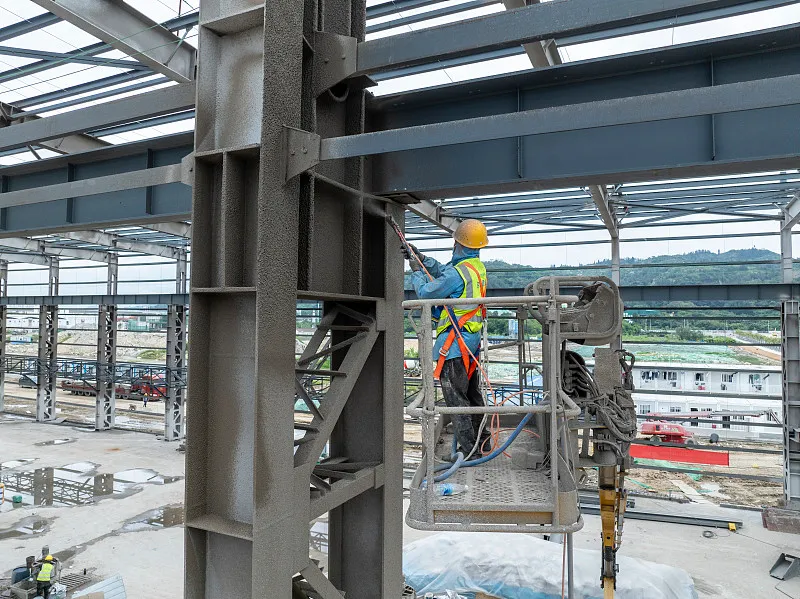

V. İstiliyə və yanğına davamlı dizaynın əhəmiyyəti

Polad konstruksiyalı sənaye binalarızəif yanğın müqavimətinə malikdir. Polad 100 °C-dən yuxarı qızdırıldıqda, onun dartılma gücü azalır və temperatur yüksəldikcə plastikliyi artır. Təxminən 250 °C-də poladın dartılma gücü bir qədər artır, onun plastikliyi azalır - mavi kövrəklik kimi tanınan bir fenomen. 250 °C-dən yuxarı temperaturda polad sürünməyə başlayır. Təxminən 500 °C temperaturda poladın gücü o qədər aşağı düşür ki, polad konstruksiya çökə bilər. Buna görə, polad konstruksiyaların səthinin temperaturu 150 °C-dən çox olduqda, istilik izolyasiyası və yanğından mühafizə dizaynı təmin edilməlidir (adətən istiliyədavamlı, yanğından qoruyan örtüklərin tətbiqi ilə əldə edilir).

tikintisindəpolad konstruksiya sənaye binaları, bir çox praktik problemlər yaranır; burada yalnız ən görkəmli olanları təhlil edirik.

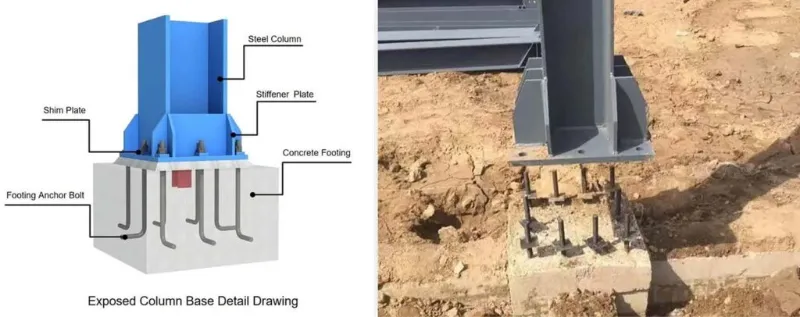

VI. Tikinti zamanı ankraj boltlarının quraşdırılması

Demək olar ki, anker boltlarının möhkəm quraşdırılıb-quraşdırılmaması polad konstruksiya sənaye binasının sabitliyi üçün əsasdır. Ankraj cıvatalarının dəqiqliyi polad strukturun yerləşdirilməsinə birbaşa təsir göstərir. Ankraj boltları ciddi dəqiqliklə daxil edilməlidir: ox sapması ±2,0 mm və hündürlük ±5,0 mm. Sütun anker boltlarını quraşdırmadan əvvəl üfüqi idarəetmə şəbəkəsinin hər oxunu sütun təməlinin yuxarı səthinə proyeksiya edin və boltların quraşdırılmasının düzgünlüyünü təmin etmək üçün döngəni bağlayın; sonra sütunların xarici kənarlarını oxlara uyğun olaraq qeyd edin. Sütun anker boltları üçün dayaq çərçivəsi (saxlama) qurulduqdan sonra tələb olunan hündürlüyü polad boru çərçivəsinə köçürün.

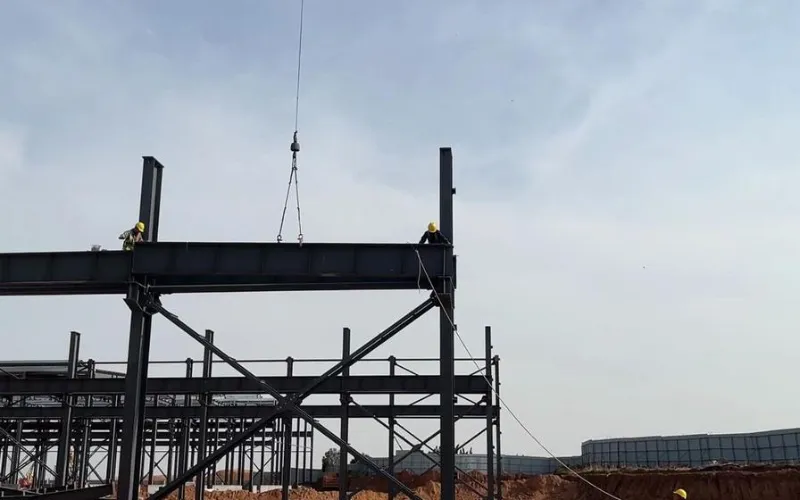

VII. Qaldırma zamanı ehtiyat tədbirləri

Əsas ehtiyat tədbirləri aşağıdakılardır. Birincisi, sütun ayağının əsas lövhəsində çarpaz mərkəz xətlərini və lövbər boltlarının mərkəz xətlərini qeyd edin və sütun əsasındakı kəsmə dəliklərini təmizləyin; polad sütun yerində olduqdan sonra onun hündürlüyünü tənzimləyin və qoz-fındıqları sıxın. İkincisi, bir sahədə polad sütunlar qurulduqdan sonra, sütunların ümumi dayanıqlığını təmin etmək və polad şüaları qaldırarkən onların deformasiyasının qarşısını almaq üçün bağlayıcı çubuqları (birləşdirici elementlər) quraşdırın. Nəhayət, polad şüaları qaldırın: havada cüt şüaları birləşdirin və yüksək güclü cıvataların ilkin bərkidilməsini həyata keçirin; birinci şüa bir tərəfə əyilməməsi üçün dörd oğlan tel ilə təmin edilməlidir.

VIII. Crane Beam Sisteminin quraşdırılmasında çətinliklər

Tikinti zamanı kran tirləri spesifikasiyalara uyğun olaraq ciddi şəkildə sütunlu dayaqdan quraşdırılmalıdır. Sütunlararası bərkitmə quraşdırıldıqdan və birləşdirildikdən sonra o, nisbətən sabit məkan sərtlik vahidini təşkil edir; bu körpüdən quraşdırma daha təhlükəsizdir və həmçinin kran tirlərinin quraşdırılmasının sütunların şaquliliyinə təsir etməməsini təmin edir. Quraşdırma zamanı şim plitələr böyük son hissə sapmaları olan kran şüalarının altına yerləşdirilməlidir; bu şimlər kran tir sistemi tənzimləndikdən sonra yerinə qaynaq edilməli və tirlər əvvəlcədən təyin edilmiş yerləşdirmə xətlərinə qarşı dəqiq düzülməlidir. Əyləc sistemi yalnız kran şüaları düzəldildikdən və sabitləndikdən sonra rəsmi şəkildə bağlanmalıdır. Əyləc lövhəsi kran şüasına yüksək möhkəmlikli boltlar vasitəsilə və köməkçi ferma ilə qaynaqla birləşdirildikdə, ardıcıllıq vacibdir: ilk növbədə əyləc lövhəsini yüksək möhkəmlikli boltlar ilə kran şüasına birləşdirin və ilkin bərkidilməsini həyata keçirin; sonra köməkçi fermanı tənzimləyin, əyləc plitəsinə yapışdırın və yüksək möhkəmlikli boltların son bərkidilməsini həyata keçirin; nəhayət, əyləc lövhəsini köməkçi trussa qaynaq edin. Həm yüksək möhkəmlikli boltların bərkidilməsi, həm də əyləc plitəsinin qaynağı plitədəki daxili gərginliyi azaltmaq üçün hər lövhənin mərkəzindən hər iki kənara doğru aparılmalıdır.

IX. Polad komponentlərin yığılması

Quraşdırmanı asanlaşdırmaq üçün polad komponentlər sahəyə çatdıqdan sonra ağlabatan şəkildə yığılmalıdır. Prinsiplər bunlardır: quraşdırma üçün təcili ehtiyac duyulan komponentlər qaldırma ardıcıllığına əməl etməklə birbaşa saytda yığılmalıdır — qaldırılacaqlar əvvəlcə yuxarıya, sonra qaldırılacaqlar isə aşağıya enirlər; təcili ehtiyac olmayan komponentlər müvəqqəti olaraq ərazidən kənarda saxlanmalıdır. Yığma zamanı sütunları və şüaları ayrı saxlayın və onları oxlara görə yığın. Saxlama sahəsi təyin olunmuş işçilər tərəfindən idarə edilməlidir; komponentlər təchizat tələblərinə və çatdırılma siyahısına uyğun olaraq hesablanmalı və qeydlər təqdim edilməlidir. H-bölmə üzvləri heç vaxt düz deyil, dik vəziyyətdə saxlanmalıdır. Hər bir komponent ən azı iki nöqtədə dəstəklənməlidir; dayaq nöqtələri üzv uclarından aralığın təxminən yeddidə birində yerləşməlidir. Qatlarda yığılarkən, üç təbəqədən çox olmamasına icazə verilir; taxta blokları səviyyəli saxlamaq üçün təbəqələr arasında düzgün yerləşdirilməlidir və dayaq nöqtələri şaquli olaraq hizalanmalıdır.
