Yerində Polad Konstruksiya Montajı + İnteqral Qaldırma Tikintisi İş Akışı + Əsas Mülahizələr

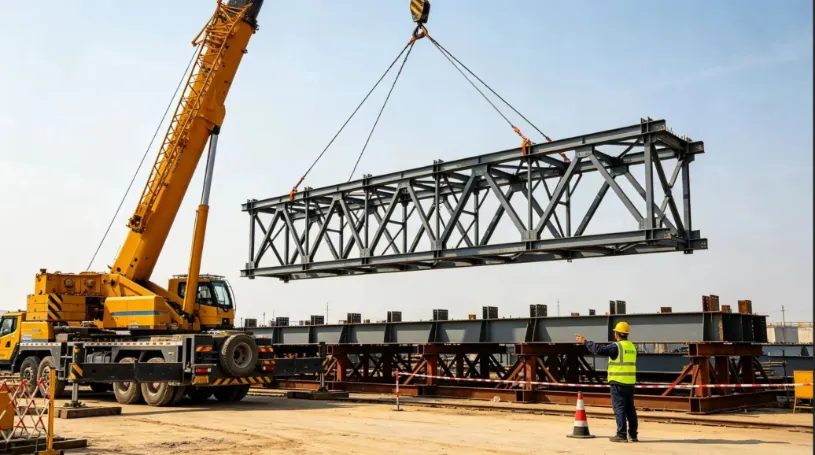

Giriş:Inpolad konstruksiya tikintisi, "yerdə montaj + ağır kranın inteqral qaldırıcısı" (konstruksiyanı tamamilə yerə yığmaq və ağır kranlardan istifadə edərək vahid vahid kimi vəziyyətə gətirmək) bu gün mövcud olan ən sərfəli, təhlükəsiz və keyfiyyətə nəzarət edilən tikinti üsullarından biridir.

"Yüksək hündürlükdə boş montaj" (komponentlərin hissə-hissə havada yığılması) ilə müqayisədə bu üsul hündürlükdə təhlükəli işləri əhəmiyyətli dərəcədə azaldır, qaynaq qüsurlarının dərəcəsini azaldır və struktur deformasiyasını effektiv şəkildə idarə edir. Bununla belə, bu, yerin ciddi şəkildə hazırlanmasını, yüksək dəqiqlikli montaj aparatının qurulmasını, ciddi qaldırıcı mühəndislik hesablamalarını və qüsursuz yerdə siqnalizasiya və əmr tələb edir.

Aşağıda hərtərəfli və standartlaşdırılmış texniki bələdçi verilmişdiryerində polad konstruksiyamontaj və inteqral qaldırıcı-aydın iş axınları və asan istinad üçün praktik, sadə texniki tələblərlə strukturlaşdırılmışdır.

I. Tikinti Metodunun Əsas Baxışı

Tikinti işinin məntiqi: Bölmələrdə polad komponentlərin fabrikdə yığılması → Yerdə yerlə dirəklərdə yığılması → Qaynaq korreksiyası, qaynaq yoxlanışı (NDT) və boya toxunması → Bir hissəli inteqralın mövqeyə qaldırılması → Bərkitmə və konstruksiyaların düzülməsi.

Əsas Üstünlüklər

•  Bütün yerüstü işlər: İlkin əməliyyatlar yerdə həyata keçirilir, düşmə risklərini və yüksək hündürlük təhlükələrini kəskin şəkildə azaldır.

•  Nəzarət edilə bilən Keyfiyyət: Quraşdırma, qaynaq və hizalama sabit, əlçatan torpaq mühitində baş verir, yüksək dəqiqlik və tikinti keyfiyyətini təmin edir.

•  Yüksək Tikinti Effektivliyi: Yüksək hündürlükdə qaynaq və boltlar minimuma endirilib, tikintinin gedişatını əhəmiyyətli dərəcədə sürətləndirir.

Məhdudiyyətlər

•  Böyük Montaj Sahəsi Tələb olunur: Sahədə montaj üçün geniş, səviyyəli və yaxşı sıxılmış torpaq sahəsi tələb olunur.

•  Ağır Avadanlıqlar və Ciddi Yoxlamalar: Yüksək tonajlı qaldırıcı kranlar və qaldırma şəraiti və torpağın yükdaşıma qabiliyyəti üçün ciddi mühəndislik hesablamaları tələb edir.

Tətbiq olunan Ssenarilər

Açıq sahədə polad konstruksiya tikintisi, məsələn, iri diapazonlu polad trusslar, damın polad modulları, çoxşaxəli polad çərçivələr və ağır yük daşıyan kran tirləri birləşmələri.

II. Standartlaşdırılmış tikinti işini tamamlayın

Standart proses axını: Tikintiyə hazırlıq → Sahənin hamarlanması və sıxılması → Quraşdırma qurğusunun quraşdırılması və qəbulu → Komponentin qəbulu və yenidən yoxlanılması → Torpaq yığılması → Qaynaq işləri → Qaynaq sınağı (NDT) və antikorroziya boyası toxunması → Qaldırma sınağı və bərkidilmə Qaldırma → Yerləşdirmə İncə Tənzimləmə və Müvəqqəti Təmir → Şəbəkə oxlarının və Hündürlüyün yenidən yoxlanılması → Daimi Qoşulma və Bərkitmə → Armaların Sökülməsi → Layihənin Qəbulu → Quraşdırma Jiginin Sökülməsi

1. İlkin Tikinti Hazırlığı (Ən Kritik Mərhələ)

İlkin hazırlıq qeyri-adekvat olarsa, montaj və qaldırma zamanı struktur deformasiyası, aşması və ya ölçü xətaları kimi problemlər asanlıqla baş verə bilər. Bu 4 əsas vəzifəyə ciddi şəkildə diqqət yetirin:

•  Əvvəlcə planlaşdırın: Xüsusi qaldırıcı sxem hazırlayın. Yüksək riskli, super kritik əməliyyatlar üçün ekspert rəyi və rəsmi təsdiqi məcburidir. Kran iş şəraiti, elementlərin gərginliyi, yer daşıma qabiliyyəti və qaldırma nöqtəsi yükləri üçün ətraflı mühəndislik hesablamalarını tamamlayın.

•  Material və Sənədin Yoxlanması: Zavod uyğunluq sertifikatlarını, dəyirman sınaq hesabatlarını (MTR), zavodun dağıdıcı olmayan sınaq (NDT) qeydlərini və ölçü yoxlama vərəqlərini yoxlayın. Qeyri-uyğun komponentlərin iş sahəsinə daxil olmasına ciddi şəkildə mane olun.

•  Sahənin Planlaşdırılması: Komponentlərin saxlanması, yerüstü montaj işləri və kranın hərəkəti/ötürücünün yerləşdirilməsi üçün aydın şəkildə ayrı zonalar təyin edin. Yumşaq qruntlu təməllər üçün qazın və bərk dolgu ilə əvəz edin, zəmini əvvəlcədən yığışdırın və asfaltlayın/bərkləşdirin.

•  Personal Təhlükəsizliyi Brifinqi: Qaynaqçılar, kran operatorları, siqnalçılar və qurğular etibarlı ixtisas sertifikatlarına malik olmalıdır. Bütün işçilər üçün hərtərəfli təhlükəsizlik və texniki brifinqlər keçirin, fərdi məsuliyyətləri və təhlükəsizlik qadağalarını aydınlaşdırın.

2. Quraşdırma Jiginin qurulması və qəbulu

Quraşdırma aparatı (torpaq dayaq çərçivəsi) montaj dəqiqliyi üçün vacibdir. Təsadüfi montaj və ya keyfiyyətsiz, müvəqqəti çərçivələr qəti qadağandır!

•  Standart Struktur Poladdan istifadə edin: Adekvat möhkəmlik və dayanıqlığı təmin etmək, yerin çökməsinin, konstruksiyaların əyilməsinin və ya yükləmədən sonra silkələnməsinin qarşısını almaq üçün milli standart polad bölmələrdən istifadə edərək dirəklər hazırlayın.

•  Dəqiq Quraşdırma və Yerləşdirmə: Bələdçi xətləri dəqiq şəkildə yerləşdirin; tor oxlarına, hündürlüyünə və düzlüyünə ciddi şəkildə nəzarət edin. Böyük diapazonlu komponentlər üçün, xidmət yükləri altında gələcək əyilmələrə qarşı çıxmaq üçün dizayn spesifikasiyasına uyğun olaraq ön kamberdə (qəsdən yuxarı əyri) qurun.

•  Xüsusi Təftiş və İşdən Çıxış: Qaldırıcı qurğunun quraşdırılması başa çatdıqdan sonra ixtisaslaşdırılmış yoxlama aparılmalıdır. Bütün ölçülü, yüksəklik və düzlük ölçülərini qeyd edin və arxivləşdirin. Qaldırıcı yalnız rəsmi qeydiyyatdan keçdikdən sonra istifadə edilə bilər

3. Komponentlərin Çatdırılması və Yerə Quraşdırılması

Yerin yığılması ümumi struktur keyfiyyətinə nəzarət üçün əsas prosesdir. Dəqiq nəzarət vacibdir:

•  Daxil olan Komponent Təftişi: Hər bir komponenti çatdıqdan sonra görünüşü, daşınma deformasiyası, qoruyucu örtüklər və bolt dəliklərinin düzülüşü üçün yoxlayın. Quraşdırmadan əvvəl kiçik deformasiyaları düzəldin və düzəldin.

•  Cihazın Yerləşdirilməsi və Tənzimlənməsi: Komponentləri jig üzərinə oturtduqdan sonra aralığı, ox xətlərini, hündürlüyü, kök boşluğunu (birgə uyğunlaşma boşluğu) və şaquli düzülüşü incə tənzimləmək və ciddi şəkildə idarə etmək üçün hidravlik prizlərdən və bağlayıcı kabellərdən istifadə edin.

•  Sertifikatlı Qaynaqçılar tərəfindən Yapışqan Qaynaq: Sertifikatlı qaynaqçılar yapışqan qaynağı (müvəqqəti saxlama qaynaqları) yerinə yetirməlidirlər. Qaynaq tikişinin uzunluğu və fileto ayağının ölçüsü texniki standartlara cavab verərək məsaməliliyin, çatların və digər qaynaq qüsurlarının qarşısını almalıdır.

•  Simmetrik Qaynaq və Gərginliyin aradan qaldırılması: İstilik gərginliyini bərabər şəkildə azad etmək və əyilməni minimuma endirmək üçün formal qaynaq "simmetrik qaynaq" və "arxa pilləli qaynaq" (qısa alternativ seqmentlərdə qaynaq) prinsiplərinə ciddi şəkildə əməl etməlidir. Qalın polad plitələr üçün əvvəlcədən isitmə və keçidlərarası temperatur nəzarətini ciddi şəkildə həyata keçirin.

•  Quraşdırmadan Sonra Doğrulama: Quraşdırma tamamlandıqdan sonra mühəndislik kodlarına və dizayn çertyojlarına tam uyğunluğu təmin etmək üçün ümumi ölçüləri, kamber dəyərlərini və yanal düzlüyünü hərtərəfli yenidən ölçün.

4. Qaynaq Yoxlanışı və Korroziyaya Qarşı Boya Toxunması

•  Qeyri-dağıdıcı sınaq (NDT): Dizayn spesifikasiyasına uyğun olaraq Ultrasəs Sınaq (UT) və ya Radioqrafik Sınaq (RT) həyata keçirin. Uyğun olmayan hər hansı qaynaq tamamilə qazılmalı, yenidən qaynaq edilməli və 100% ixtisaslı olana qədər yenidən sınaqdan keçirilməlidir.

•  Qaynağın Təmizlənməsi və Yenidən Boyanması: Qaynaqlanmış birləşmələri hamarlayın, pas, şlak və sıçrayışları təmizləyin və davamlı və bütöv qoruyucu örtük sistemini təmin etmək üçün uyğun gələn antikorroziyaya qarşı astar və son qat tətbiq edin.

•  Səthin Mühafizəsi: Yüksək möhkəmlikli boltun sürtünmə ilə təmas səthlərini, bolt dəliklərini və bitmiş boya təbəqələrini qaynaq sıçratmasından, yağ/yağ çirklənməsindən və mexaniki cızıqlardan qoruyun.

5. Qaldırma Nöqtələri və Quraşdırma Seçimi

Əsas Qaldırma Təhlükəsizliyi Qaydası: Heç vaxt icazəsiz qaldırma nöqtələrini dəyişdirməyin, heç vaxt uyğun olmayan qurğuları qarışdırmayın və komponentləri heç vaxt düzgün olmayan qüvvələrə məruz qoymayın.

•  Təyinatlı Qaldırıcı Qapaqlardan istifadə edin: Həmişə əvvəlcədən hazırlanmış, zavodda hazırlanmış qaldırıcı qapaqlardan (pad gözləri) istifadə edin. Təsdiqlənməmiş yerdə qaynaq və ya müvəqqəti qaldırma nöqtələri üçün delik qazma qəti qadağandır. Bütün qaldırıcı qaşıq qaynaqları 100% NDT yoxlamasından keçməlidir.

•  Dəsmə Tutumu Hesablaması: Dinamik yük təhlükəsizliyi faktorlarını daxil etməklə, ciddi şəkildə hesablanmış yüklərə əsaslanaraq polad məftil kanatları, qandalları və qaldırıcı sapanları seçin. Həddindən artıq yükləmə qəti qadağandır.

•  Küncə Qoruyucuları: Tel iplərin kəsilməsinin və ya zədələnməsinin qarşısını almaq üçün polad elementlərin bütün iti künclərində və kənarlarında künc qoruyucularını (yumşaldıcılar/kənar qoruyucuları) quraşdırın.

•  Müvəqqəti Möhkəmləndirmə: Qaldırma zamanı bükülmənin, əyilmənin və ya yerli deformasiyanın qarşısını almaq üçün struktur olaraq nazik və ya nazik divarlı hissələrə (məsələn, uzun trusslar) müvəqqəti dayaq dayaqları/üzvləri əlavə edin.

6. Sınaq Lift Testi (Heç vaxt qaçırılmamalıdır)

Sınaq lifti qaldırıcı qəzalara qarşı son müdafiə maneəsidir.

•  Qaldır və fırladın: Komponenti 200–300 mm aralıda montaj aparatından hamar bir şəkildə qaldırın və onu 5-10 dəqiqə havada asılı vəziyyətdə saxlayın.

•  Hərtərəfli Təftiş: Hərtərəfli yoxlayın: qaldırma nöqtələrindəki yük şəraiti, qurğunun deformasiyası, ümumi və yerli element əyilməsi, kranın dayanıqlığı, dayaqlar altında yerin oturması və dirəkdə hər hansı müdaxilə və ya ilişmə.

•  Qeyri-adi səs-küy, konstruktiv təhrif və ya həddindən artıq yerdə çökmə müşahidə olunarsa, komponenti dərhal dirəyin üzərinə endirin. Formal qaldırma yalnız düzəldici tədbirlər təsdiq edildikdən sonra davam edə bilər.

7. Tam Montajın qaldırılması, yerləşdirilməsi və müvəqqəti təmin edilməsi

•  Vahid Tək Şəxs Siqnallaşdırma: Əməliyyatlar standartlaşdırılmış əl siqnalları və səs əmrlərindən istifadə edərək təyin olunmuş tək siqnal komandiri tərəfindən idarə edilməlidir. Bir neçə nəfərin siqnal verməsi və xaotik əməliyyatlar qəti qadağandır.

•  Rahat Kran Hərəkətləri: Yük qaldırma, döndərmə (yelləncək) və sürüşmə (bom vurma) hamar və yavaş qalmalıdır. Qəfil dayanmalardan, kəskin dönüşlərdən və ya şok yüklərdən çəkinin. Yer heyəti komponentin oriyentasiyasını sabitləşdirmək və mövcud strukturlarla toqquşmanın qarşısını almaq üçün etiket xətlərindən (bələdçi iplərdən) istifadə etməlidir.

•  Mövqeləşdirmə və Dərhal Müvəqqəti Dəstək: Daimi dayaqlara oturduqdan sonra şəbəkə oxlarını, hündürlüyü və şaquli şaquliliyi dəqiq şəkildə tənzimləyin. Dərhal müvəqqəti dəstək dayaqlarını quraşdırın və oğlan kabellərini sıxın.

•  Nüvə Təhlükəsizliyi Qırmızı Xətti: kran qarmaqını heç vaxt buraxmayınpolad konstruksiyadayanıqlı, öz-özünə dayanan struktur sistemi təşkil edir.

8. Daimi Bağlantı və Bitirmə İşləri

•  Öncə Yüksək Güclü Boltlama: Yüksək möhkəmlikli boltun bərkidilməsinə üstünlük verin. İki mərhələli bərkitmə ardıcıllığına ciddi əməl edin: "İlkin sıxma → Son fırlanma anı sıxma". Qaçırılan, boşaldılan və ya həddindən artıq fırlanmalı boltların qarşısını almaq üçün son sıxmadan sonra hər bir boltu aydın şəkildə qeyd edin.

•  Sahədə Qoşulma Qaynaq: Çoxkeçidli laylarda yerində qaynaq və qoşma qaynaqlarını yerinə yetirin və başa çatdıqdan dərhal sonra qeyri-dağıdıcı sınaq (NDT) həyata keçirin.

•  Ümumi strukturun yenidən ölçülməsi: Bütün ümumi ölçüləri, yüksəklikləri və əyilmə dəyərlərini yenidən ölçün. Uyğunluq sertifikatı alındıqdan sonra qaldırıcı mexanizmləri, müvəqqəti dayaqları və yerə yığılan qurğunu təhlükəsiz şəkildə sökün.

•  Örtük Təmiri və Təhvil verilməsi: Bitmiş quraşdırmanı tamamlamaq üçün təsirlənmiş ərazilərdə bütün zədələnmiş korroziyaya qarşı və odadavamlı örtüklərə toxunun.

III. Sahədə kritik ehtiyat tədbirləri (Qaçınmaq üçün əsas tələlər)

1. Montaj keyfiyyətinə nəzarət nöqtələri

•  Möhkəm cig təməli: Montaj dirəyinin altındakı yer möhkəm, sıxılmış və səviyyəli olmalıdır. Qeyri-bərabər məskunlaşmanın qarşısını almaq üçün yağışlı havalarda yumşaq torpaqda və ya sulu torpaqda montaj işləri qəti qadağandır.

•  Ciddi ön kamera nəzarəti: Dizayn dəyərlərinə uyğun olaraq, böyük diapazonlu üzvlər üçün ön kamberi (qəsdən yuxarı əyri) dəqiq təyin edin. Quraşdırmadan sonra aşağıya doğru sallanmanın qarşısını almaq üçün montajdan əvvəl və sonra ölçmələri iki dəfə yoxlayın.

•  Ciddi Hava Qaynaq Məhdudiyyətləri: Güclü külək, yağış, qar və ya dondurucu temperatur zamanı açıq havada qaynaq işlərini dərhal dayandırın. Qaynaq işini davam etdirməzdən əvvəl nəm polad səthlərin isitmə məşəlləri ilə yaxşıca qurudulduğundan əmin olun.

•  Yüksək Güclü Bolt Sürtünmə Səthlərini Qorun: Boltla təmasda olan sürtünmə səthlərini ciddi şəkildə qoruyun. Sürüşmə əmsalının mühəndislik standartlarına cavab verməsini təmin edərək, daşlama, yağın çirklənməsi və ya qaynaq sıçramasının yanması qəti qadağandır.

2. Məcburi qaldırma təhlükəsizliyinin qırmızı xətləri

•  Hava Qadağaları: Güc 6 və daha yuxarı güclü küləklər (küləyin sürəti ≥ 10,8 m/s), sıx duman, güclü yağış və ya gecə işıqlandırmasının qeyri-kafi olduğu zaman qaldırma qəti qadağandır.

•  Kran dayaq dayaqları: Kran dayaqları kranın əyilməsinin və ya dayaq dayaqlarının deşilməsinin qarşısını almaq üçün bərk, təsdiqlənmiş torpaq üzərində qalın polad yük paylayıcı lövhələrlə tam dəstəklənməlidir.

•  Sərt Təhlükəsizlik İstisna Zonası: Kran iş radiusu daxilində sərt maneə və aydın xaricetmə zonası yaradın. İcazəsiz işçilərin əraziyə daxil olması, oradan keçməsi və ya qalması qəti qadağandır.

•  Növbəöncəsi Quraşdırma Təftişi: Hər iş növbəsindən əvvəl bütün qaldırıcı avadanlıqları, armatur avadanlıqlarını və məftil kanatlarını yoxlayın. Qırılan naqillər, həddindən artıq aşınma və ya bükülmələr/deformasiyalar icazə verilən həddi aşarsa, dərhal dəyişdirin.

3. Ümumi risklər və qabaqlayıcı tədbirlər

•  Həddindən artıq Komponent Deformasiyası: Əvvəlcədən dizayn kamberi təyin edin, müvəqqəti möhkəmləndirici dayaqlar əlavə edin, simmetrik qaynaq ardıcıllığına əməl edin və tam qaldırma vəziyyətinin yük yoxlanışını həyata keçirin.

•  Qaldıran Qabağın Yırtılmaması: Qaldırmaq üçün xüsusi konstruksiya dizaynını həyata keçirin, 100% NDT yoxlaması ilə tam nüfuz qaynağını təmin edin və təsdiqlənməmiş müvəqqəti qaldırma nöqtələrini qəti şəkildə qadağan edin.

•  Kranın Yerdə Yerləşdirilməsi və ya Dəyişdirilməsi: Əvvəlcədən torpağı yoxlayın və sərtləşdirin, dayaqların altına ağır polad lövhələr qoyun və sınaq qaldırıcısı zamanı yerin çökməsinə nəzarət edin.

•  Yerləşdirildikdən sonra struktur qeyri-sabitliyi: "Konstruksiya bərkidilməmişdən əvvəl heç vaxt kranın qarmaqını buraxmayın" prinsipini ciddi şəkildə yerinə yetirərək, dirək kabellərini və müvəqqəti dayaq dayaqlarını dərhal quraşdırın.

•  Yüksək Güclü Boltlama: Sürtünmə ilə təmas səthlərini ciddi şəkildə qoruyun, standartlaşdırılmış fırlanma anı sıxma prosedurlarını tətbiq edin və tamamlandıqdan sonra hər bir boltu yoxlayın və rənglə işarələyin.

IV. Xülasə

Əsas idarəetmə məntiqiyerində polad konstruksiyaların yığılmasıvə inteqral qaldırma aşağıdakı kimi ümumiləşdirilə bilər: dəqiq yer montajı, sərt jig nəzarəti, ciddi qaldırıcı hesablama, hamar və sabit qaldırma və bərkidilməzdən əvvəl qarmağı heç vaxt buraxmamaq.

Dörd kritik sütunu ciddi şəkildə idarə etməklə - cig keyfiyyəti, qaynaq deformasiyası, qaldırıcı yük şəraiti və müvəqqəti struktur sabitliyi - ən çox yayılmış tikinti qüsurlarının və təhlükəsizlik qəzalarının qarşısı alına bilər, bu da böyük diapazonlu polad konstruksiya mühəndisliyi üçün təhlükəsiz, etibarlı və səmərəli həll yolu təqdim edir.
