1. Polad Çərçivə Qaldırma Yoxlanışı (Qaldırma Hesablaması)

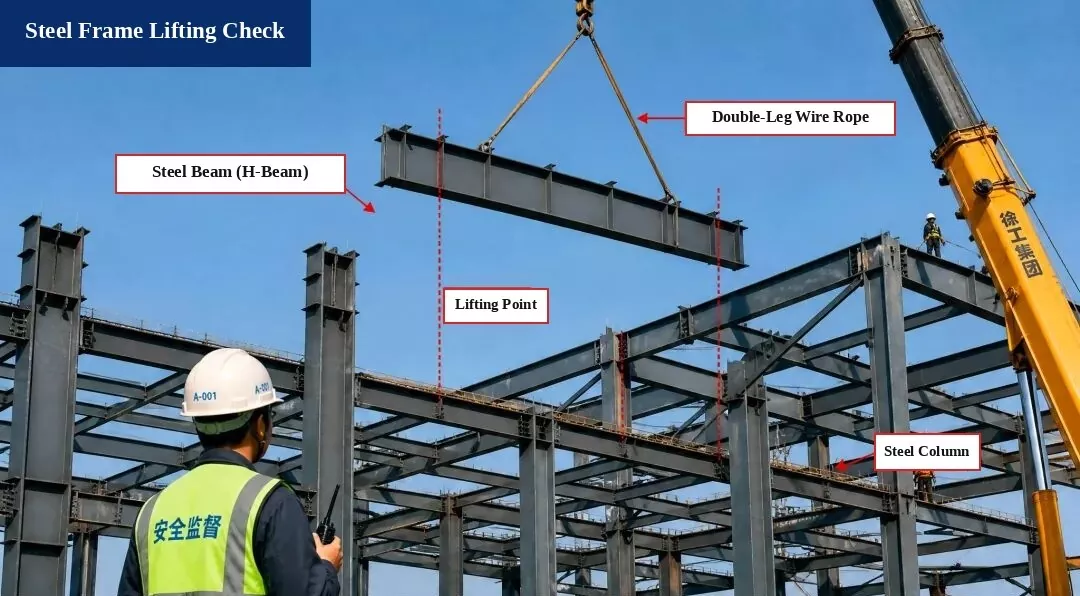

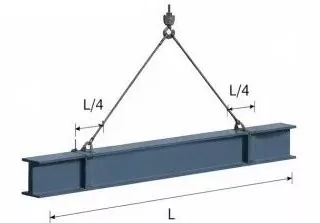

I. Qaldırma diaqramı

Üzv:Polad Şüa H500×200×10×16, Uzunluq L = 12.0 m

Qaldırma nöqtələri:Şüanın hər bir ucundan L/4 olaraq təyin edin

Sling bucağı:α ≈ 60°

II. Yük hesablanması

1. Şüanın öz çəkisi:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinamik Yük Faktoru:1.1-i götürün

3. Slinglərin çəkisi:İcazəsiz (xeyirsiz)

4. Ümumi qaldırma yükü:
P = G × 1.1 = 219.9 kN

5. Sling Gərginliyi (Balanslı Yük):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Sling Təhlükəsizlik Yoxlanışı

1. Sling növü:φ20 polad məftil kanat, qırılma yükü Fb = 360 kN

2. Təhlükəsizlik Faktoru (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Standart tələblərə cavab verir!

Nəticəni yoxlayın:
Qaldırma əməliyyatı təhlükəsizdir və kod tələblərinə cavab verir.

İstinad Standartları

• Polad Konstruksiyaların Tikinti Kodu (GB 50755-2012)

• Tikintidə Qaldırma və Qaldırma Təhlükəsizliyi üzrə Texniki Kodeks (JGJ 276-2012)

Təhlükəsizlik Qeydləri:

1. Polad tir, məftil kanatlar və qaldırıcı alətləri qaldırmazdan əvvəl onların təhlükəsiz və etibarlı olduğuna əmin olmaq üçün yoxlayın.

2. Qaldırma prosesini idarə etmək üçün xüsusi bir şəxsi təyin edin. Heç kim qaldırılmış şüanın altında dayana bilməz.

3. Küləyin sürəti 6 və ya daha yüksək səviyyəyə çatdıqda qaldırma işlərini dərhal dayandırın.

2. Polad Çərçivənin Quraşdırılması və Təftişi — Polad Çərçivənin quraşdırılması

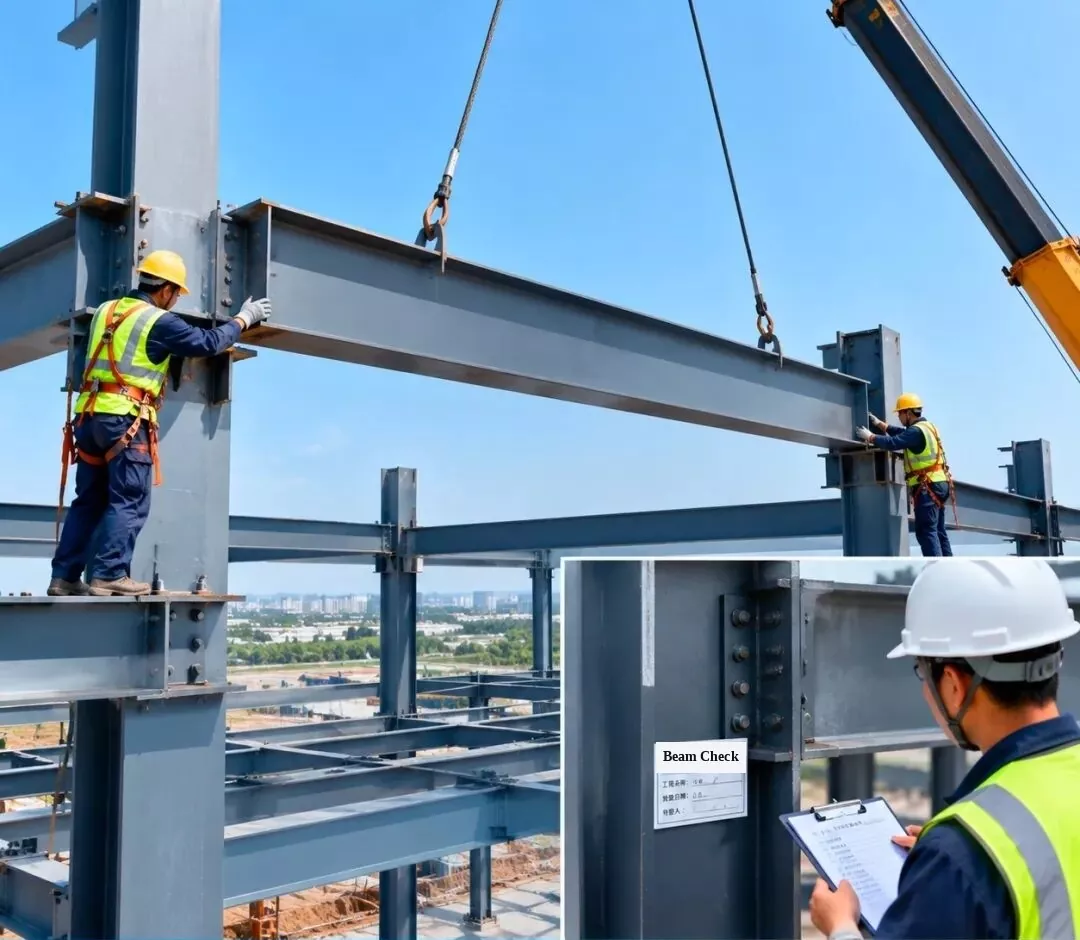

Polad şüanı planlaşdırılan vəziyyətə qaldırın, sonra quraşdırma keyfiyyətinin dizayn tələblərinə cavab verdiyinə əmin olmaq üçün əlaqə birləşmələrini yoxlayın və təsdiqləyin.

[Sütunda Daxil Etmə Etiketi: Polad Şüa Quraşdırma Təftişi | Layihənin adı: Seminar #1 | Yoxlama Tarixi | Müfəttiş]

3. Polad Çərçivənin Quraşdırılması və Təftişi — Polad Dam trussunun quraşdırılması

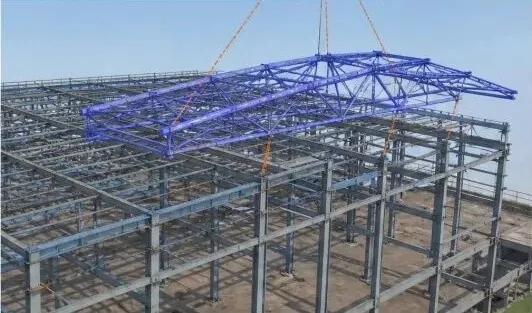

1. 3D BIM Simulyasiyası:Qaldırma planını və quraşdırma qaydasını yaxşılaşdırmaq üçün polad dam trussunun quraşdırılmasını simulyasiya edin.

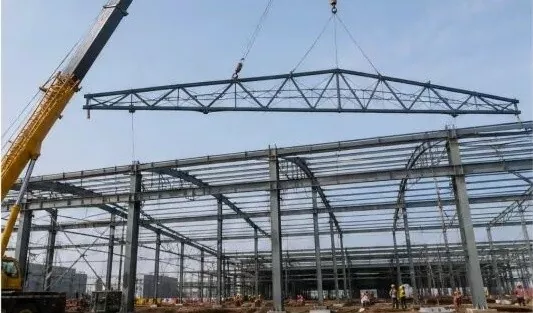

2. Dam trussunun qaldırılması:Fermanı qaldırmaq üçün yük maşını kranından istifadə edin və balanslı vəziyyətdə saxlayaraq yavaş-yavaş yerinə qoyun.

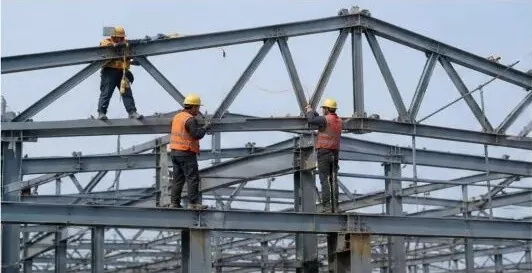

3. Yerləşdirmə və Müvəqqəti Təsbit:Dam trussunu yerinə yetirdikdən sonra onu müvəqqəti olaraq bərkidin və onun mövqeyini və hündürlüyünü (yüksəkliyini) tənzimləyin.

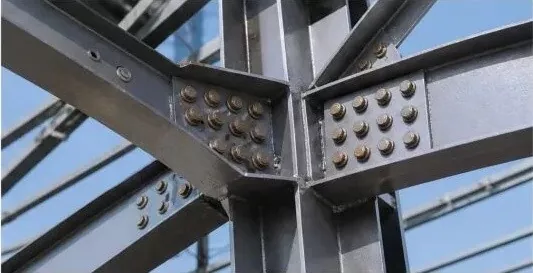

4. Yüksək Güclü Bolt Bağlantısı:Güclü bir əlaqəni təmin etmək üçün dizayn qaydalarına uyğun olaraq yüksək güclü cıvataları sıxın.

5. Quraşdırma Təftişi:Koda uyğun olduğundan əmin olmaq üçün truss hündürlüyünü, aralığını, əyilməni (əyrimə) və şaquli düzülüşü yoxlayın.

6. Yoxlama qeydi:Yoxlamadan keçdikdən sonra qeyd formasını doldurun və növbəti tikinti mərhələsinə keçin.

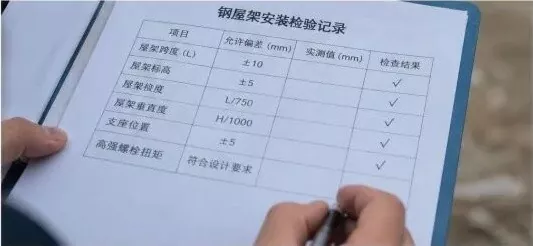

Polad Dam Truss Quraşdırma Yoxlama Qeydi

Yoxlama maddəsi	İcazə verilən xəta (mm)	Ölçülmüş dəyər (mm)	Nəticəni yoxlayın
Truss Aralığı (L)	±10	—	√ (Keçid)
Truss Hündürlüyü (Hündürlük)	±5	—	√ (Keçid)
Truss əyilmə (əyrimə)	L / 750	—	√ (Keçid)
Truss Şaquli Hizalanması	H / 1000	—	√ (Keçid)
Dəstək mövqeyi	±5	—	√ (Keçid)
Yüksək Güclü Bolt Torku	Dizayn tələblərinə cavab verir	—	√ (Keçid)

Əsas nəzarət nöqtələri:

Bütün daxil olan polad hissələrin növünü, ölçüsünü və qaynaq keyfiyyətini yoxlamaq üçün saytda yoxlayın;
Qaldırma təhlükəsizliyini təmin etmək üçün təhlükəsiz və praktiki qaldırma planından istifadə edin;
truss yerləşdirildikdən dərhal sonra tənzimləyin və düzəldin;
Bütün yüksək güclü boltları düzgün şəkildə sıxın və koda uyğun olaraq onların fırlanma momentini yoxlayın;
Quraşdırılmış strukturun bütün dizayn və kod tələblərinə cavab verdiyinə əmin olmaq üçün tam yoxlama aparın.

4. Polad Çərçivənin Quraşdırılması və Təftişi — Maili Polad Şüasının Quraşdırılması

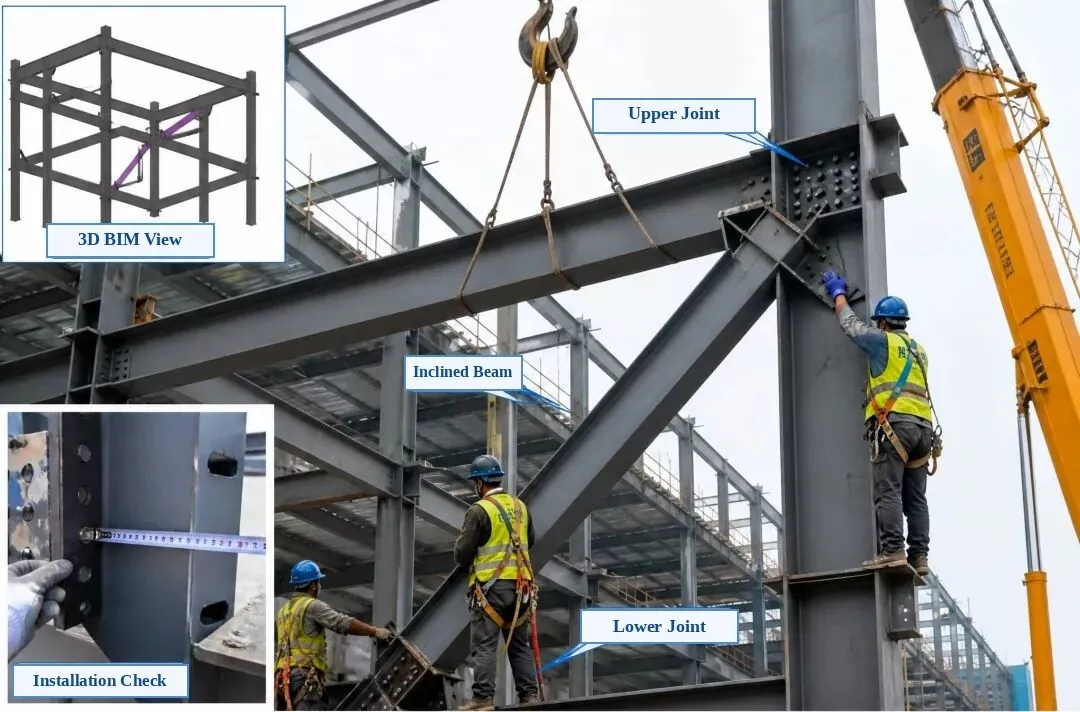

Çıxarılan Foto Etiketləri:Yuxarı Sol Daxili: 3D BIM Görünüşü | Aşağı Sol Daxili: Quraşdırmanın Yoxlanması | Əsas Şəkil: Üst Qoşulma Birgəsi, Maili Polad Şüa (Diaqonal Dəstək), Aşağı Bağlantı Birləşməsi

Polad Çərçivənin Quraşdırılması və Təftişi — Maili Polad Çubuğun quraşdırılması

1. Quraşdırmadan əvvəl yoxlanış:Hissə nömrəsini, ölçüsünü, bolt deşiklərinin mövqelərini və əlaqə lövhəsinin istiqamətini yoxlayın. Kontakt səthlərinin düz, təmiz və çapıq və ya yağ olmadığından əmin olun.

2. Qaldırma və Yerləşdirmə:Maili şüanı yavaş-yavaş yerinə qaldırmaq üçün iki qaldırma nöqtəsindən istifadə edin. Müvəqqəti olaraq düzəldin və həm yuxarı, həm də aşağı birləşmələrin polad sütun və şüa ilə düzgün şəkildə düzüldüyünə əmin olun.

3. Hizalama və Tənzimləmə:Dizayn tələblərinə cavab vermək üçün meylli şüanın mərkəz xəttinin mövqeyini, hündürlüyünü və şaquli düzülməsini tənzimləyin. Hizalamadan sonra daimi əlaqəni tamamlayın.

4. Qoşulma üsulu:Yüksək güclü boltlar ilə birləşdirin. Dizaynın tələb etdiyi kimi, onları mərkəzdən kənara doğru hər iki tərəfə bərabər şəkildə sıxın və son bərkitmə yoxlamadan keçdikdən sonra hər boltu işarələyin.

5. Quraşdırma Təftişi:Mərkəz xəttinin mövqeyini, hündürlüyünü, şaquli hizalanmasını, boşqab kontaktının möhkəmliyini və boltun bərkidilmə keyfiyyətini yoxlayın. Hər şey Polad Konstruksiyaların Tikinti Keyfiyyətinin Qəbulu Məcəlləsinə (GB 50205) cavab verməlidir.

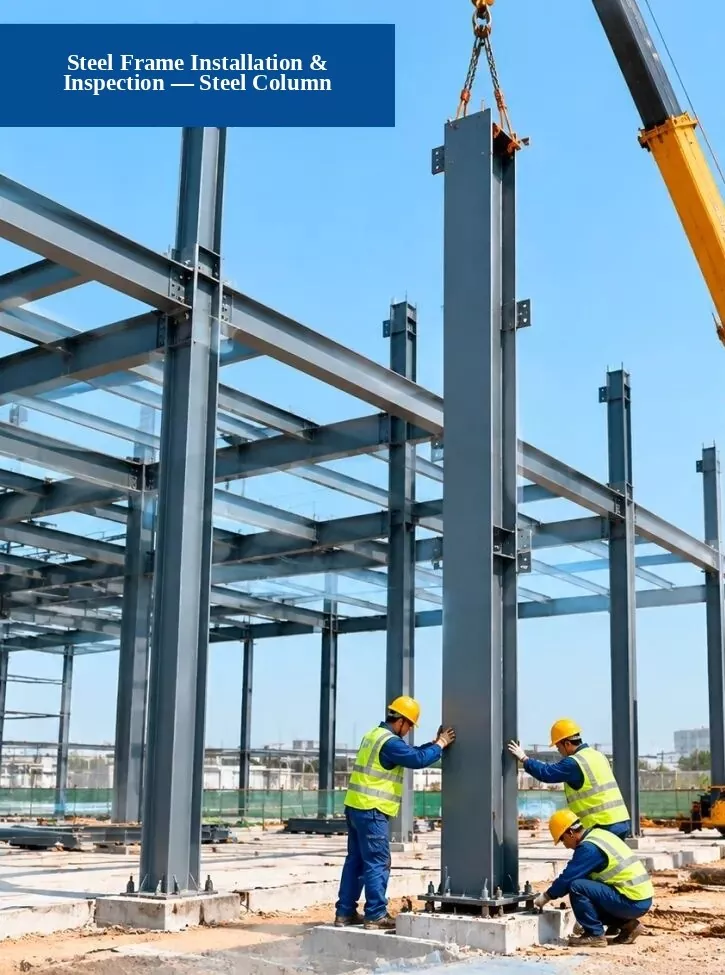

5. Polad Karkasın Quraşdırılması və Təftişi — Polad Sütunların quraşdırılması

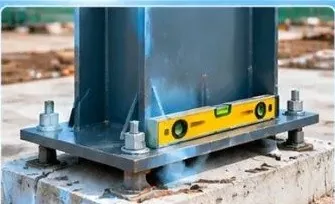

1. Əsas yoxlanışı:Anker boltlarının mövqelərinin, təməl hündürlüyünün və təməl ölçülərinin dizayn tələblərinə uyğun olub olmadığını yoxlayın.

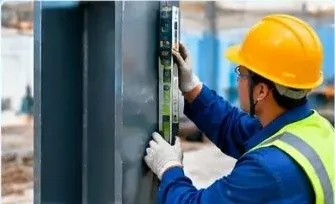

2. Şaquli Hizalanma Yoxlanışı:Polad sütunun nə qədər düz (şaquli) dayandığını yoxlamaq üçün ümumi stansiya, lazer plumb və ya düz xətt səviyyəsindən istifadə edin.

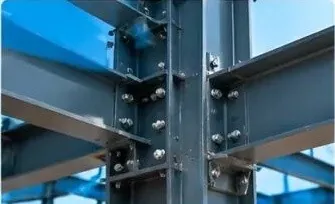

3. Bağlantı keyfiyyətinin yoxlanılması:Yüksək möhkəmlikli boltlar, qaynaqlar və birləşmə lövhələrinin standart tələblərə cavab verib-vermədiyini yoxlayın.

Tikinti prosesi:1. Hazırlıq işləri → 2. Polad sütunu qaldırın və yerləşdirin → 3. Quraşdırın və qoruyun → 4. Yoxlama və Qəbul

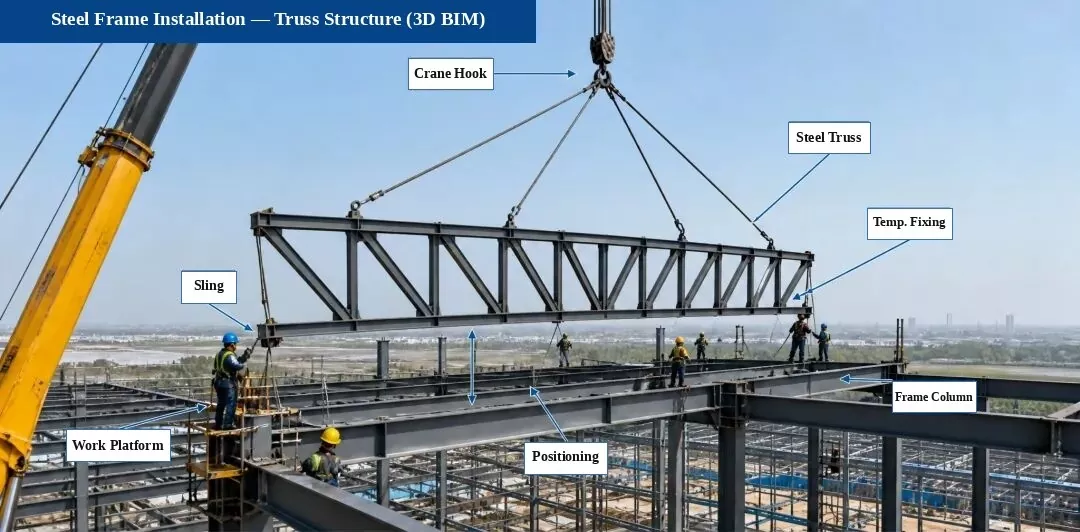

6. Polad Çərçivənin Quraşdırılması — Truss Strukturunun Quraşdırılması (3D BIM Diaqramı)

Quraşdırma prosesinin axını:Tədqiqat və İşarələmə → Dəstək Yoxlama → Qaldırma və Yerləşdirmə → Müvəqqəti Təsbit → Hizalama və Tənzimləmə → Yüksək Güclü Bolt Bağlantısı → Qaynaq (lazım olduqda)

Əsas quraşdırma nöqtələri:

Qaldırmadan əvvəl dəstəyin mərkəzi xəttini, hündürlüyünü və quraşdırılmış hissələrin mövqelərini iki dəfə yoxlayın;
Fermanı sabit saxlamaq üçün qaldırma zamanı külək bələdçi ipləri (taglines) bağlayın;
Bükülmə və ya təhrifin qarşısını almaq üçün yerləşdirmədən dərhal sonra fermanı tənzimləyin və müvəqqəti olaraq bərkidin;
Yüksək güclü bolt birləşmələri dizayn və kod qaydalarına riayət etməli və tələb olunan fırlanma anına qədər sıxılmalıdır;
Qaynaq keyfiyyəti Polad Konstruksiyaların Tikinti Keyfiyyətinin Qəbulu Məcəlləsindəki (GB 50205) qaydalara cavab verməlidir.

Əsas Yoxlama Nöqtələri (Sayt Şəkilləri):

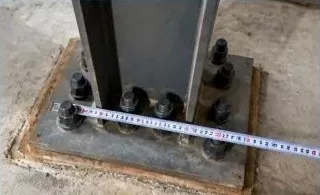

1. Dəstək və Birgə Yoxlama

Dizayn tələblərinə cavab verdiyinə əmin olmaq üçün dəstək boltlarının, şimli lövhələrin və quraşdırılmış hissələrin mövqelərini və hündürlüklərini yoxlayın.

2. Truss Alignment Check

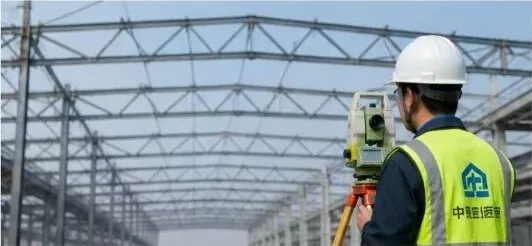

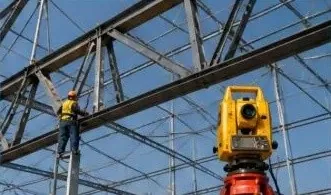

Fermanın mərkəz xəttini, hündürlüyünü və əyilməsini ölçmək üçün ümumi stansiyadan istifadə edin və hizalanma düzəlişləri edin.

3. Yüksək Güclü Bolt Yoxlanışı

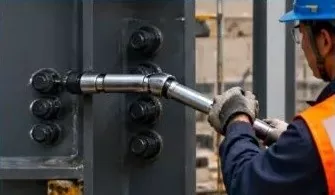

Yüksək möhkəmlikli boltların sayını, ölçüsünü və fırlanma momentini yoxlayın və kodun tələb etdiyi kimi onları yenidən sınaqdan keçirin.

Qeyd:Bu layihədəki truss strukturu dəqiq quraşdırma, keyfiyyət və təhlükəsizliyi təmin etmək üçün fabrikdə əvvəlcədən yığılır və saytda hissələrə bölünür.

7. Polad Çərçivə və Profilli Metal Dam Levhasının Quraşdırılması və Təftişi

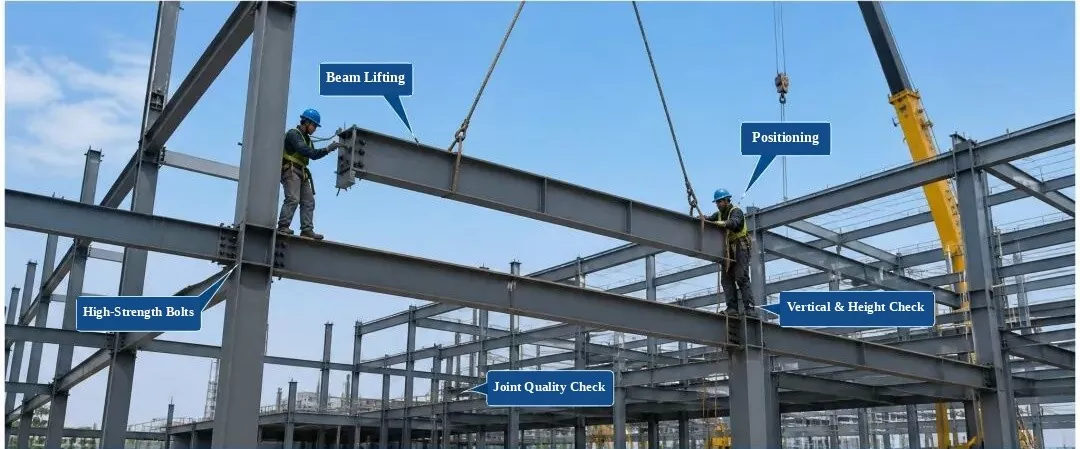

Polad çərçivənin quraşdırılması və yoxlanılması

(Etiketlər: Şüa qaldırma, Yerləşdirmə, Yüksək Güclü Boltlar, Şaquli və Hündürlük Yoxlanışı, Birgə Keyfiyyət Yoxlanışı)

1. Daxil olan hissənin yoxlanılması:Materialın keyfiyyətini, ölçüsünü, səthinin vəziyyətini və düzlüyünü yoxlayın. Yalnız yoxlamadan keçdikdən sonra quraşdırın.

2. Prosesə Nəzarət:Quraşdırma zamanı hissənin yerləşdirilməsi, hündürlüyü, şaquli hizalanması və boltun bərkidilməsinə nəzarət edin.

3. Yoxlama elementləri:Mərkəz xəttinin mövqeyi, hündürlüyü, şaquli düzülüşü, səthin hamarlığı və bolt bağlantısı keyfiyyəti.

4. Keyfiyyət Standartı:Polad Konstruksiyaların Tikinti Keyfiyyətinin Qəbulu Məcəlləsinə (GB 50205-2020) cavab verməlidir.

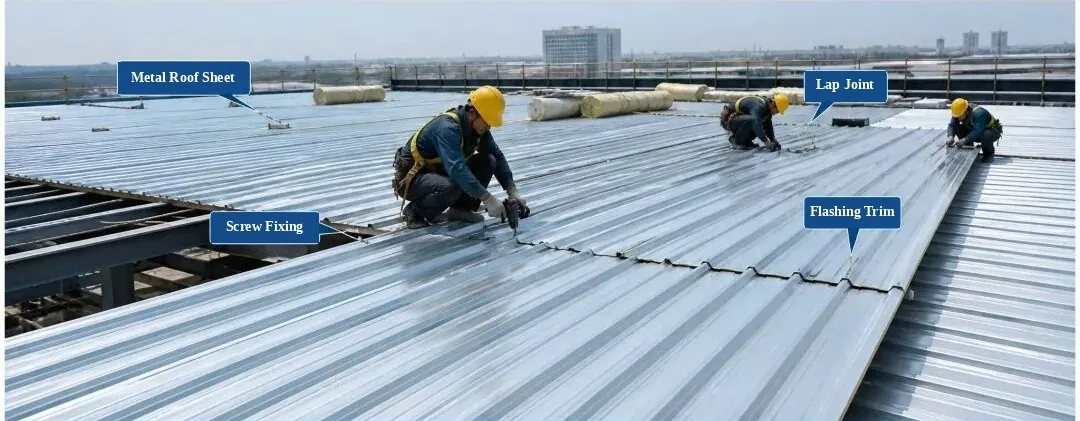

Profilli Metal Dam örtüklərinin quraşdırılması və yoxlanılması

(Etiketlər: Metal Dam örtüyü, Döşəmə birləşməsi, Öz-özünə vurma vintinin bərkidilməsi, yanıb-sönən trim)

1. Material yoxlanışı:Panelin profilini, qalınlığını, örtüyünü və rəngini yoxlayın. Yalnız yoxlamadan keçdikdən sonra istifadə edin.

2. Quraşdırma qaydaları:Panelləri düzgün şəkildə örtün və möhkəm şəkildə düzəldin. Vida aralığını standart həddlər daxilində, əskik və ya yersiz vintlər olmadan saxlayın.

3. Yoxlama elementləri:Damın yastılığı, üst-üstə düşmə eni, bərkitmə nöqtələri arasındakı məsafə və su izolyasiya detalları.

4. Keyfiyyət Standartı:Metal Dam Mühəndisliyi üçün Texniki Kodeksə (GB 50345-2012) cavab verməlidir.

8. Polad çərçivənin quraşdırılması və yoxlanılması — Polad pilləkənlərin və tutacaqların quraşdırılması

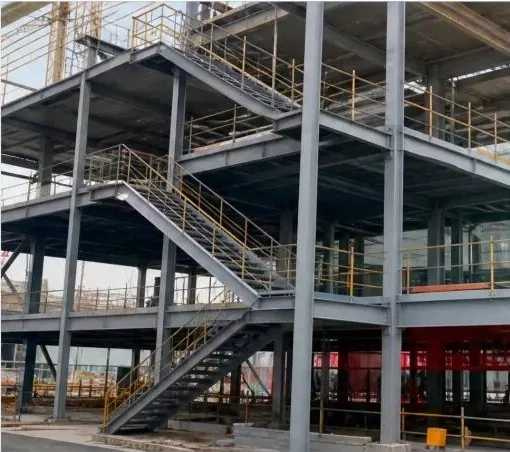

1. Tamamlanmış Polad Pilləkənlər və Tutacaqlar (Sayt Şəkili)

2. 3D BIM Modeli (Polad pilləkənlər və tutacaqlar)

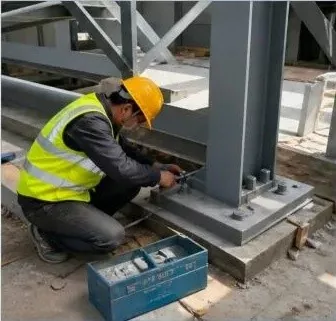

3. Polad Pilləkən Quraşdırması (Sahə işi)

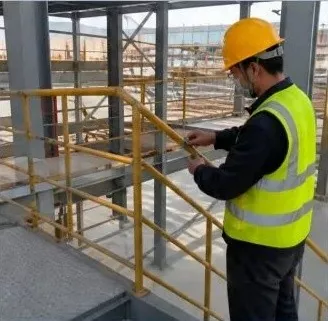

4. Tutacaqların quraşdırılması (Sahə işi)

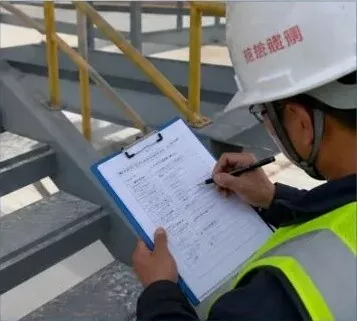

5. Quraşdırma Keyfiyyətinin Yoxlanması (Saytın Yoxlanması)

Təlimatlar:

Polad pilləkənləri və tutacaqları quraşdırmadan əvvəl komponentlərin ölçülərini, hündürlüklərini və düzülmə mərkəz xətlərini iki dəfə yoxlayın;
Boltlu birləşmələrdən istifadə edərkən, möhkəm əlaqəni təmin etmək üçün boltun ölçüsünü, miqdarını və fırlanma momentini yoxlayın;
Quraşdırılmış tutacaqlar möhkəm və düz olmalıdır, dizayn və kod tələblərinə cavab verən tam və hamar qaynaqlara malik olmalıdır;
Quraşdırıldıqdan sonra keyfiyyət yoxlaması aparın və layihənin keyfiyyətini təmin etmək üçün yoxlama qeydini doldurun.

Polad konstruksiyalar üçün tikinti prosesi standartları (polad çərçivələr)

Polad konstruksiyaesmüasir tikinti bazarında tikinti çərçivələrini qurmaq üçün geniş istifadə olunur və gələcəkdə ilkin tikinti strukturları üçün əsas seçim olacaqdır. Polad konstruksiyalar çoxlu alt kateqoriyalara, struktur tiplərinə və komponent növlərinə malikdir. Struktur sisteminə əsasən, onlar dörd əsas növə bölünür: portal çərçivələri, kosmik şəbəkələr, trusslar və çərçivə strukturları.
