Polad konstruksiya komponentləri üçün tam təlimat: ikinci dərəcəli üzvlər və əlaqə təfərrüatları

Əvvəlki sayda əsas yükdaşıyıcı elementlərin və bərkitmə və dayanıqlıq elementlərinin təfərrüatları və sxemləri təsvir edilmişdir.polad konstruksiyakomponentlər. Bu sessiya ikinci dərəcəli və əlavə komponentlərin, eləcə də birləşmələrin və struktur fitinqlərin tətbiqi ilə davam edir. Aşağıda tipik yerləşdirmə mövqelərinin təsviri və polad binalardakı hər bir komponentin tam siyahıları verilmişdir.

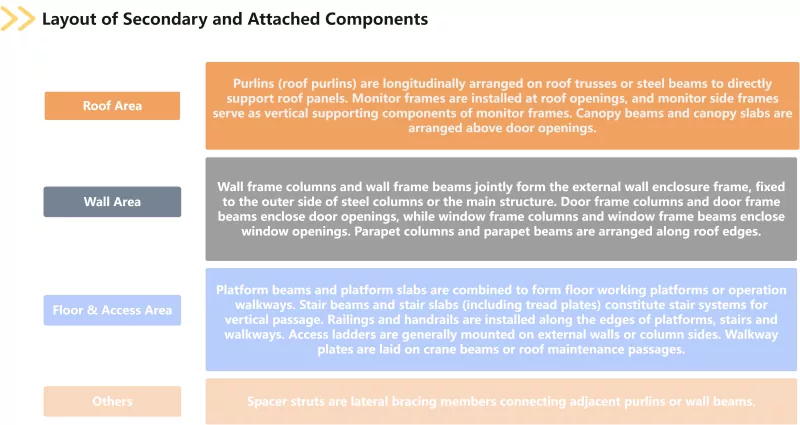

İkinci dərəcəli və əlavə komponentlərə pərdələr, divar çərçivəsi sütunları, divar çərçivəsi tirləri, monitor çərçivələri, monitor yan çərçivələri, pilləkən şüaları, pilləkən plitələri, platforma tirləri, platforma plitələri, məhəccərlər, tutacaqlar, giriş nərdivanları, keçid plitələri və aralıq dayaqları, qapı çərçivəsi sütunları, qapı çərçivəsi tirləri, pəncərə çərçivəsi sütunları, pərdə çərçivəsi, pəncərə pərdəsi ola bilər. sütunlar və parapet tirləri. Purlinlər dam örtüyünə və divar pərdələrinə bölünür, pilləkən plitələri isə protektor plitələrini əhatə edir. Korpus, keçid, gündüz işıqlandırması və ventilyasiya kimi bina funksiyalarının yerinə yetirilməsi, ikinci dərəcəli və əlavə komponentlər külək yüklərini, qar yüklərini və digər yükləri əsas struktura ötürür. They are indispensable parts that ensure the integrity and service functions of steel buildings.

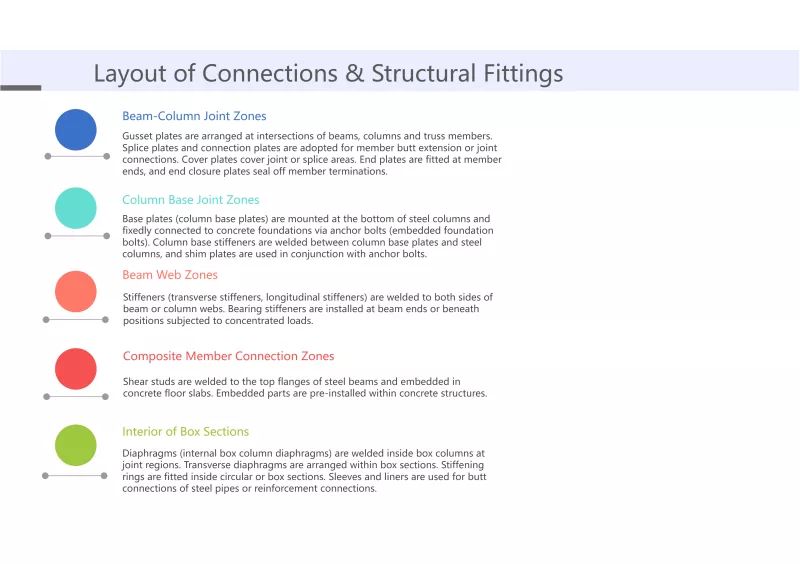

Birləşmələr və konstruktiv fitinqlər künc plitələrindən, bərkidicilərdən, daşıyıcı bərkidicilərdən, şim lövhələrdən, birləşdirici lövhələrdən, bağlama plitələrindən, qapaq lövhələrindən, son bağlama plitələrindən, uç lövhələrdən, əsas lövhələrdən, sütun əsası bərkidicilərdən, sütun anker boltlar, yüksək möhkəmlikli boltlar, adi hissələr, çubuqlar, möhürlənmiş çubuqlardan ibarətdir. bərkidici halqalar, diafraqmalar və eninə diafraqmalar. Sərtləşdiricilər eninə bərkidicilərə və uzununa bərkidicilərə bölünür; əsas plitələrə sütun əsas lövhələri daxildir; sütun anker boltlar həmçinin gömülü təməl boltlar kimi tanınır; kəsmə dirəkləri də dirək bağlayıcıları adlanır; diafraqmalar qutu sütunları üçün daxili diafraqmaları əhatə edir. Həyati bir kateqoriya kimipolad konstruksiyakomponentlər, birləşmələr və konstruktiv fitinqlər birbaşa bütün daşıyıcı elementlərin koordinasiyada effektiv işləyə biləcəyini və yükün ötürülməsi yolunun davamlı və etibarlı olub olmadığını birbaşa müəyyən edir.

İndiyə qədər struktur tərkibinə görə təsnif edilən polad konstruksiya komponentlərinin dörd əsas kateqoriyası sıralanıb. Yuxarıda göstərilən bütün komponentlər polad binaların tikinti çertyojlarına çəkilir, struktur hesablama hesabatlarında qüvvə təhlilinə daxil edilir və tamamlanmış strukturlarda daimi olaraq saxlanılır. Komponentlərin birləşməsi müxtəlif layihə növlərinə görə dəyişir. Hər bir komponent növünün funksional yerləşdirilməsi və yerləşdirmə məntiqinin düzgün başa düşülməsi dəqiq kəmiyyət hesablarının tərtib edilməsi və vahid qiymətlərin əsaslı şəkildə müəyyən edilməsi üçün ilkin şərtdir, həmçinin polad konstruksiyaların dizayn niyyətinin təhlükəsiz və etibarlı fiziki binalara çevrilməsini təmin etmək üçün əsasdır.
